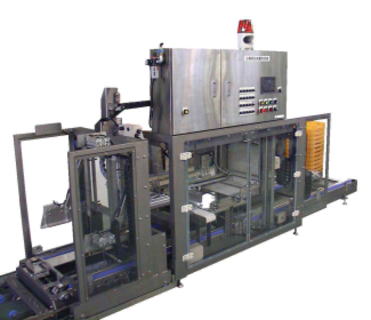

　多品種対応箱詰装置 (コンテナケーサー / 箱詰スタッカー)　※特許取得装置

<装置概要>

トレー容器（豆腐等）をコンテナに箱詰する装置です。
段積みした空コンテナを自動で１段ずつばらし ワーク箱詰の後自動で段積みを行い、
運搬台車への積替えを行います。

<特徴>

■多品種のワークに対応

箱詰めは吸着パッドを使用しないシャッター方式を採用しているので、吸着ミスによるワークの落下等のトラブルや
シール不足による破袋等がありません。
蓋付きの容器（仕出し弁当箱など）も箱詰できます。
多品種のワークに柔軟に対応できます。

■簡単な品種切替

品種設定スイッチで簡単に品種の切替ができます。
ワークの２段重ね・３段重ねができます。

■端数処理

切替時や生産終了時など、作業が途中でも端数処理ボタンで箱詰を行ない、コンテナ交換ができます。

■省エネ設計

吸着方式ではないため、コンプレッサーエアーの消費が大幅に少なく経済的です。

■洗浄・メンテナンス性

箱詰部は水洗いができ衛生的です。
シンプルな構造でメンテナンスも簡単に行えます。
トラブル時タッチパネルにトラブル内容を表示します。

<対象商品例>

豆腐パック、トレイ容器、紙パック容器、丸型容器、お弁当箱など蓋のある容器など

<仕様>

多品種対応箱詰装置

PDFカタログ保存

概略仕様
機台寸法	980W*4500L*1750H	機械能力	例)12丁/コンテナ…最大4,600丁/時 　 16丁/コンテナ…最大5,500丁/時
圧縮エアー	0.5 MPa	電源電圧	200V / 50,60Hz
消費エアー	約 400 NL/min	消費電力	約 0.75 kw/h

※処理能力等はトレー及びコンテナー形状により異なります。

＜→PDFカタログ ダウンロード＞

<装置動画>

動画で実際の動作を確認できます。

前後工程を含め、特殊タイプも設計・製作しております。

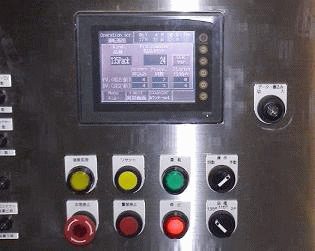

<タッチパネル付き制御盤>

-各種情報の表示・異常メッセージ表示-

運転状況や異常発生時のメッセージを表示します。

操作タッチパネル

表示内容は要望に合わせてカスタム可能

<各部説明>

■コンテナ段ばらし

商品を入れる前の空コンテナは自動で段ばらしして、装置に供給します。
※段ばらし部はオプションで有/無の選択ができます。

　　

段ばらし
空コンテナを段積みした 状態でセットします。	自動で段ばらしをして、 コンテナを供給します。

■コンテナ段積み

商品を箱詰めしたコンテナを自動で段積みし、移動台車へ載せ替えることができます。
※段積み部はオプションで有/無の選択ができます。

　　

段積み
箱詰めしたコンテナは 自動で段積みします。	設定段数を段積後に自動で 移動台車に載せ替えます。

■搬入コンベヤ・箱詰部

　

搬入コンベヤ	箱詰部
樹脂製コンベヤ採用で洗浄性に優れています。	箱詰め部は多品種に対応できます。

お客様の生産商品・生産量に合わせて仕様を変更することも可能です。
詳しくは 電話・FAX・メールでお気軽にお問い合わせ下さい。
