除水装置 JC2-DDKCONCEPT

ホーム > 製品紹介 > 機種一覧 > 除水装置 JCシリーズ > JC2-DDK

タイトルマーク 除水装置 JC2-DDK (小袋対応 ブロワー1基型)

<装置概要>

レトルト処理や殺菌・冷却処理後の包装食品または各種洗浄後の商品表面に付着した水滴をエアーブローにて衛生的に除去する装置です。


独自開発した特殊なワーク押さえを搭載したことで、ワーク重量10g以下の小袋も吹き飛ばさずに除水ができます。
従来必要だったワーク押さえ用の上部ネットが不要となり、メンテナンス・清掃が容易になりました。
※特殊ワーク押さえは簡単に取り外しができます。


<特徴>

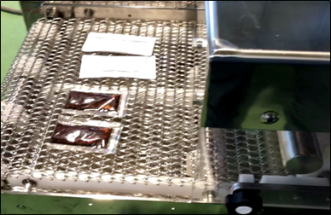

■小袋対応

小袋に対応出来る特殊なワーク押さえを搭載。(ワーク押さえ用の上部ネット不要タイプ)
小さな小袋でも浮き上がることなく除水ができます。

■コンパクトで高性能

必要な機能を追求し、省エネかつコンパクトボディです。
ノズル幅はワークのサイズに合わせて最適な幅を選定することで、最大の除水効率を実現しています。
コンベヤスピードはスピードコントローラーにより簡単に変更ができます。
インバーターによりノズルの風量は無段階に調整でき、ノズルの高さもハンドルにより簡単に調整できます。

■メンテナンスが容易

特殊なワーク押さえ搭載することで従来必要だったワーク押さえ用の上部ネットが不要となり、
メンテナンス・清掃が容易になりました。
操作スイッチ類は防滴仕様となっており、洗浄時も安心です。
フレーム・カバー類は耐水性に優れ、シンプルな構造でメンテナンス・調整が簡単です。

■洗浄性に優れ衛生的

除水部はノズルカバーが簡単に取り外せ、洗浄性に優れています。
除水ノズルが片持ち構造のため、除水部の確認が容易にできます。


<仕様>

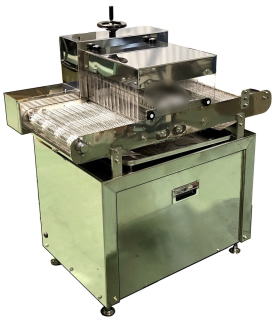

除水装置 JC2-DDK ブロワー1基型
balnetバランスネット採用で小袋でも安心 ddk2小袋用に独自のワーク押さえを搭載
【説明】
従来のようなワーク押さえ用の上部ネットが不要となり、メンテナンス・清掃が容易にできます。
浮き上がり防止に特殊なワーク押さえを搭載しています。
※特殊ワーク押さえは簡単に取り外しができます。
バランスネット採用のため小袋でも落下の心配がありません。



概略仕様
      ddk1PDFカタログ保存 機械寸法 565W*1010L*1200H
除水有効幅  例) 280mm
搬送高さ  805 ± 45 mm
コンベヤスピード  3~10 m/min
(仕様により20m/min可)
ベルト仕様 SUSバランスネット
上部ノズルパイプ  2列(高さ調整ハンドル付)
下部ノズルパイプ  2列
風力調整  インバーター制御
風速(Max) 約 120 m/sec
電源電圧   200V/50,60Hz
消費電力   3.9 kw/h

<→PDFカタログ ダウンロード>

<装置動画>

動画で実際の動作を確認できます。

video_jc2ddk

前後工程を含め、特殊タイプも設計・製作しております。




<洗浄性に優れ衛生的>

ISSのネットコンベヤ式除水装置は泡洗浄ができる衛生面重視の機械です。
スイッチ部は防水仕様、フレーム・カバー類も防水性に優れています。

   詳細ページへ

senzyou_eisei_1メンテナンス方法詳細へ  senzyou_eisei_2洗浄方法詳細へ  senzyou_eisei_3カバー取外し詳細へ
 ノズル・カバーは工具なしで
簡単に取外し
泡洗浄ができる フレームカバーも簡単に取外し


<ノズルの高さ調整>

ワークの形状に合わせてハンドルを回し、ノズルの高さを調整することができます。


nozuru_tyousei ハンドルを回して、ノズルの高さを調整

お客様の生産商品・生産量に合わせて仕様を変更することも可能です。
詳しくは 電話・FAX・メールでお気軽にお問い合わせ下さい。
